MPO 광파워메타 (SK전용) > 광통신측정장비/공구/기타자재

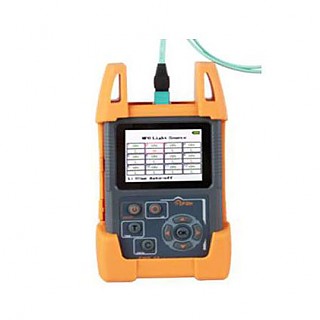

1번째 이미지 새창

MPO 광파워메타 (SK전용) 요약정보 및 구매

제조사	GRANDWAY
원산지	CHINA
판매가격	전화문의
배송비결제	주문시 결제

상품 정보

상품정보
사용후기 0
상품문의 0
배송정보
교환정보
관련상품 0

상품 상세설명

사 양

모델명	MPO 광파워메타
광 인터페이스	12 파이버 female MPO 어댑터
디택터 타입	InGaAs
지원파장	850nm, 1300nm, 1310nm, 1550nm
채널	12
측정 범위	-60~+3dBm
해상도	±0.01dB
안정성	±0.5dB
최대 Input 파워	+13dBm
Unit	dBm/dB (REF)
역치 세팅	4 wavelengths
REF 세팅	4 wavelengths
USB 인터페이스	yes
데이터 저장소	300 그룹 of 12 파이버 테스트 결과
자동 파장 식별	yes
양극성 테스트	yes, according to TIA-568-C.0
주파수 식별	270Hz, 1kHz, 2kHz
디스플레이	TFT LCD
자동 Power-off	10 분 간격
전원 공급	충전식 NiMH 배터리, AC/DC 어댑터
배터리 운용 시간	continuous testing ≥10 hours
운용 온도	0 to +50℃
상대 습도	0~95% (non-condensing)
규격	190L105W55H mm
무게	700g
